Projekt domu "Dom w Kostrzewach 6"
konstrukcja dachu z prefabrykowanych wiązarów
Projekt „Dom w Kostrzewach 6” pierwotnie zakładał płytę żelbetową i więźbę tradycyjną. W tym wariancie konstrukcja dachu została przeprojektowana na prefabrykowane wiązary dachowe, co pozwoliło uprościć technologię, obniżyć koszt i zachować parametry użytkowe budynku.
Dlaczego w projekcie „Dom w Kostrzewach 6” zastosowano wiązary dachowe
W oryginalnym projekcie konstrukcja dachu opierała się na płycie żelbetowej i więźbie tradycyjnej.
Po analizie technicznej zaprojektowano alternatywne rozwiązanie: prefabrykowane wiązary dachowe.
Efekt:
eliminacja płyty żelbetowej,
uproszczenie konstrukcji,
skrócenie czasu realizacji,
optymalizacja kosztów,
zachowanie zakładanej wysokości pomieszczeń.
To przykład, jak w projekcie typowym można zmienić konstrukcję dachu bez ingerencji w architekturę budynku.

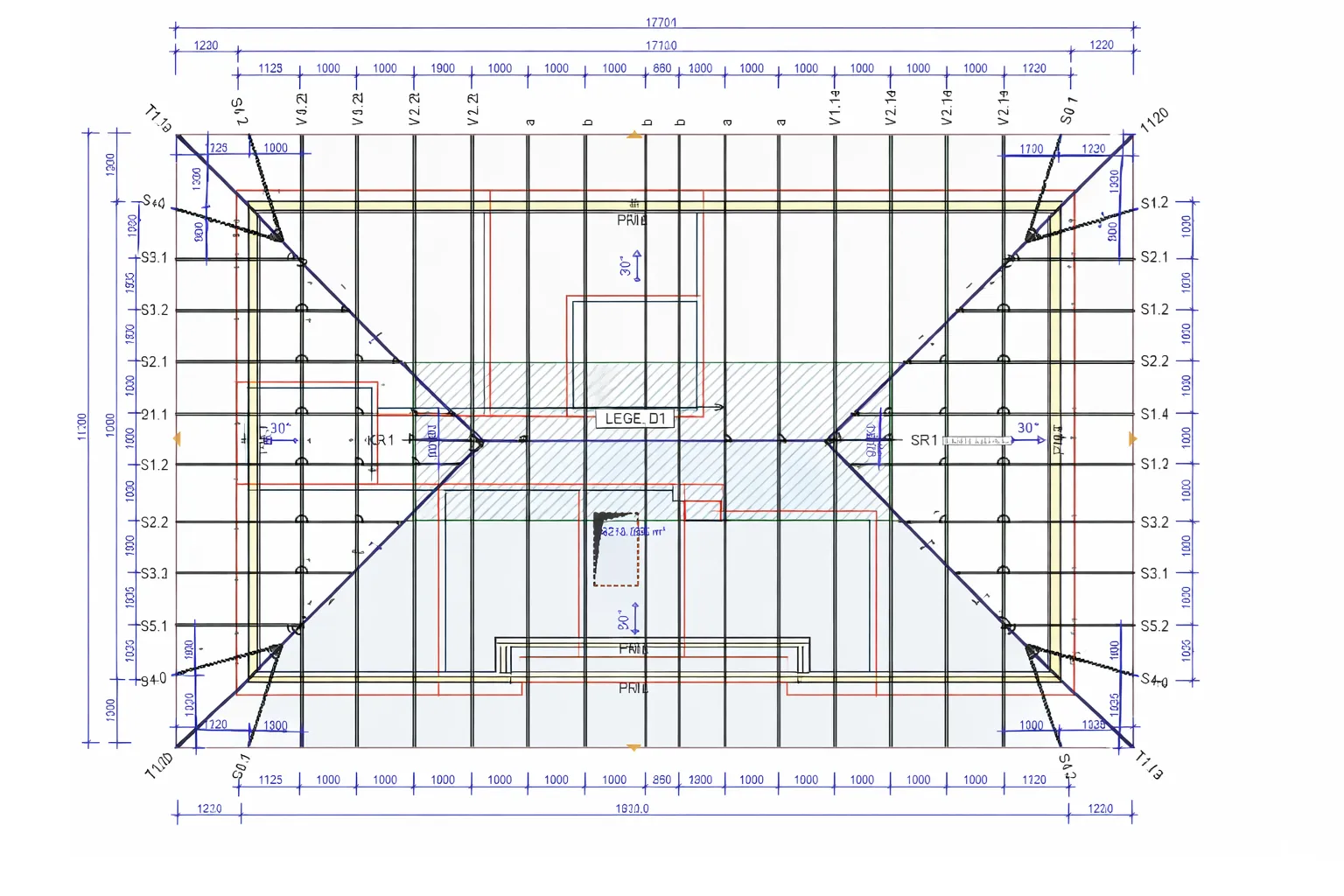

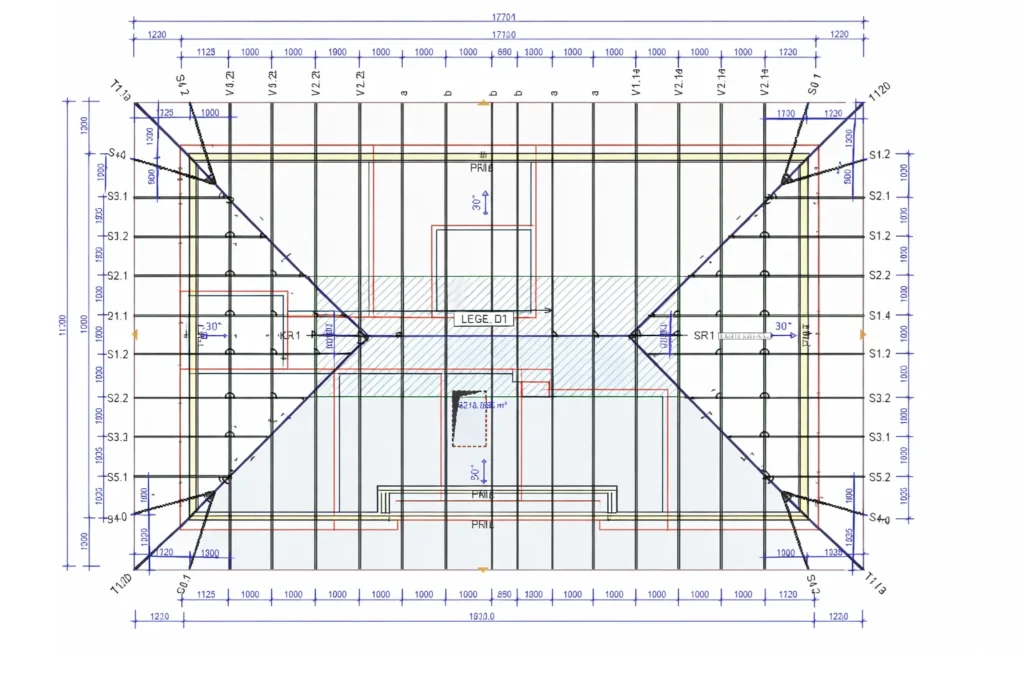

Parametry konstrukcji dachu – Dom w Kostrzewach 6

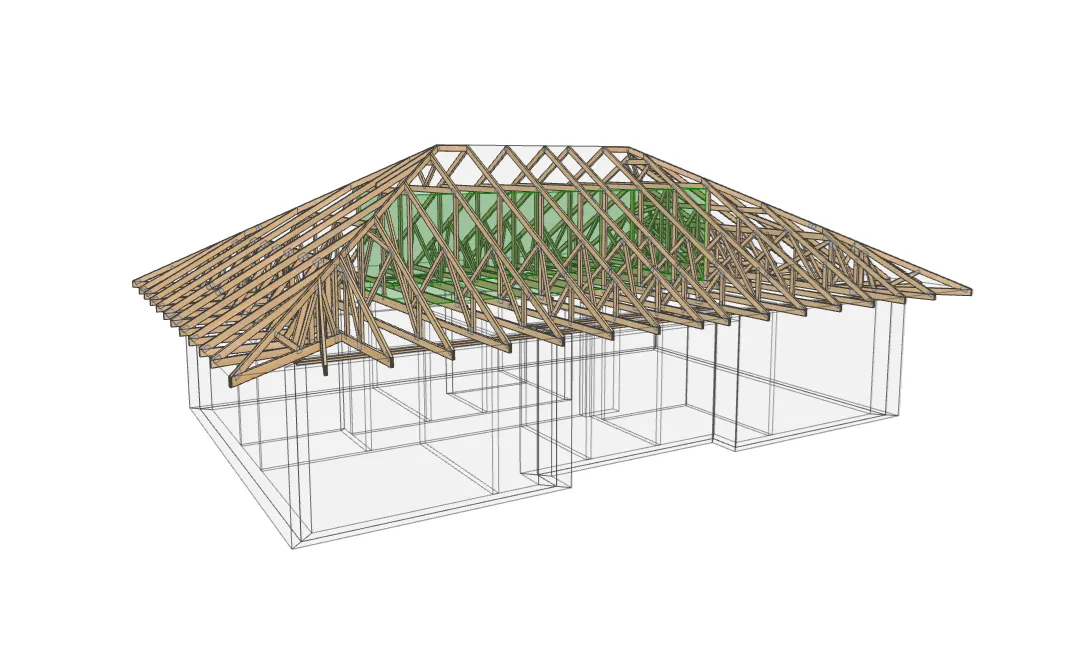

Dach budynku został zaprojektowany jako dach czterospadowy o następujących parametrach:
kąt nachylenia połaci: 30°
powierzchnia dachu: 210,8 m²
powierzchnia strychu: 22,0 m²
szerokość strychu: 2,90 m
wysokość strychu: 2,20 m
obciążenie użytkowe strychu: 1,2 kN/m² (120 kg/m²)
Dla zachowania przewidywanej wysokości pomieszczeń przyjęto rzędną wierzchu płyty na poziomie rzędnej wieńca.
Zmiana lokalizacji wyłazu strychowego – decyzja techniczna i kosztowa
W projekcie pierwotnym wyłaz strychowy zlokalizowany był w korytarzu.
Po analizie układu pomieszczeń zaproponowano inwestorowi zmianę lokalizacji wyłazu do wiatrołapu.
Powód:
Wyłaz mógł zostać umieszczony między wiązarami bez ingerencji w ich konstrukcję.
Efekt:
prostsze rozwiązanie konstrukcyjne,
niższy koszt wykonania dachu,
brak konieczności wzmacniania wiązarów.
Alternatywa: wyłaz strychowy w korytarzu – co się zmienia
Pozostawienie wyłazu w korytarzu było możliwe, ale wymagało zmian konstrukcyjnych:
przecięcia pasa dolnego wiązara,
wykonania wymian,
wzmocnienia sąsiednich wiązarów,
zwiększenia kosztu konstrukcji dachu.
Ten przykład pokazuje, że w projektach takich jak „Dom w Kostrzewach 6” lokalizacja jednego elementu może realnie wpływać na koszt całej konstrukcji.
Czy wiązary dachowe pasują do projektu „Dom w Kostrzewach 6”?

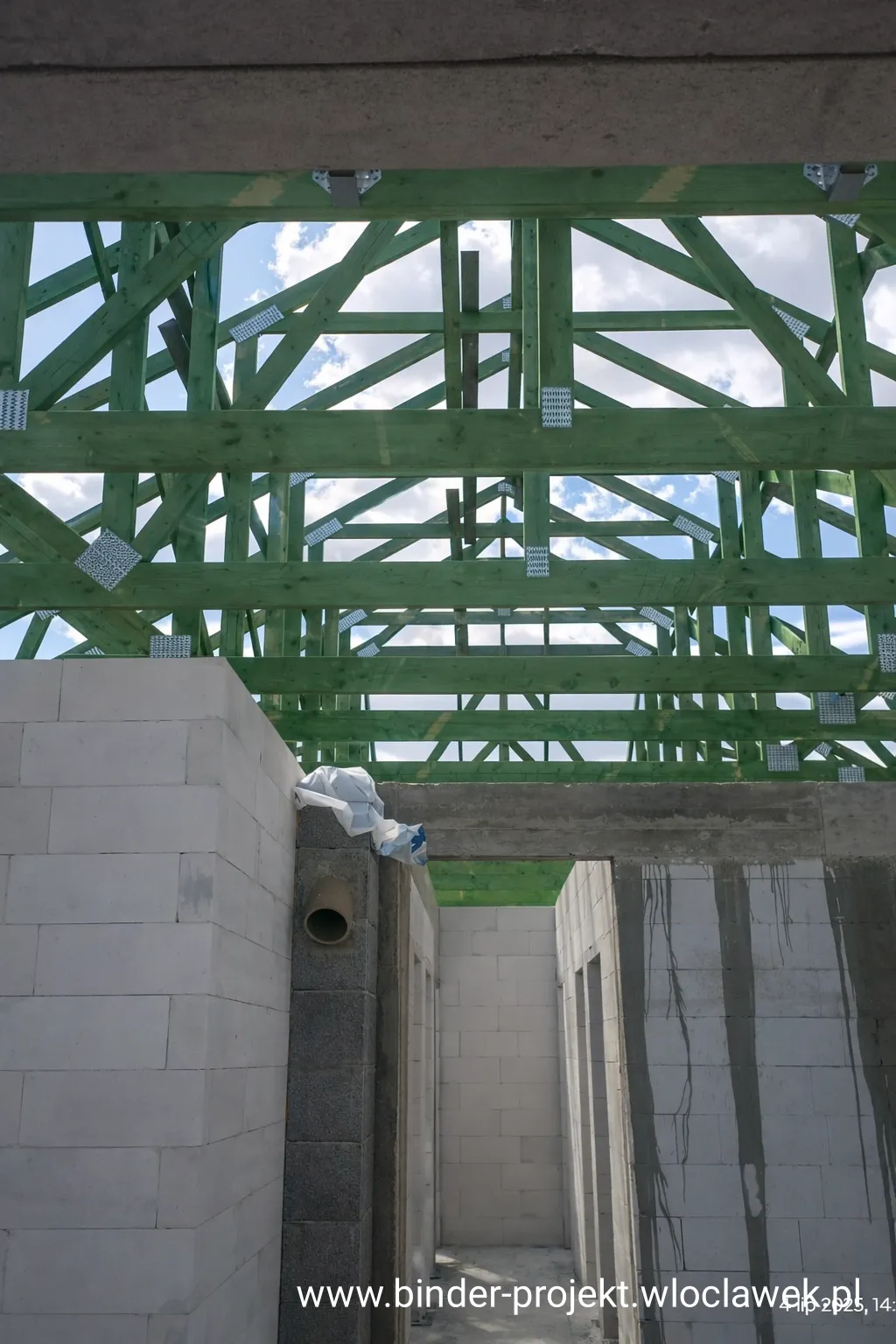

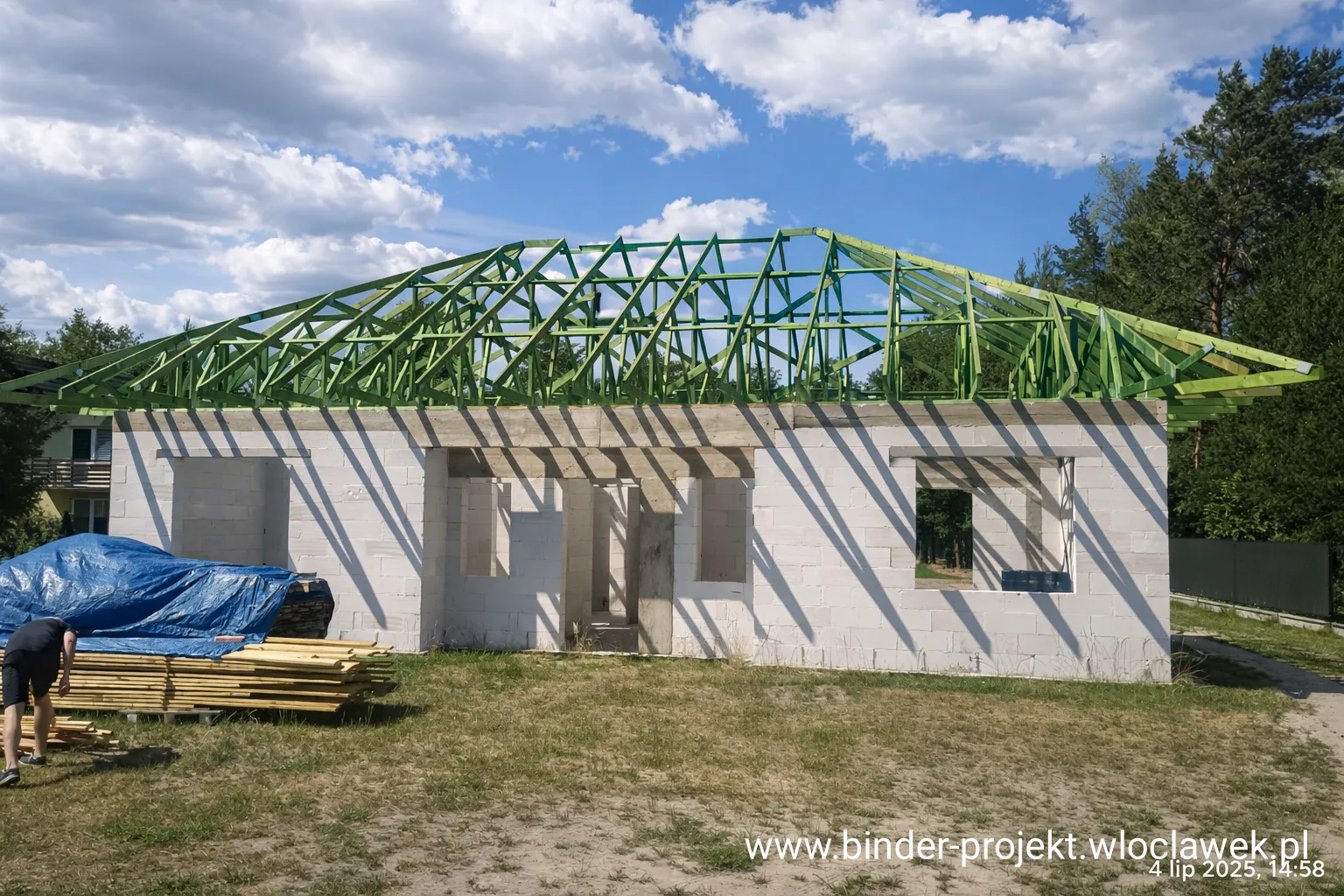

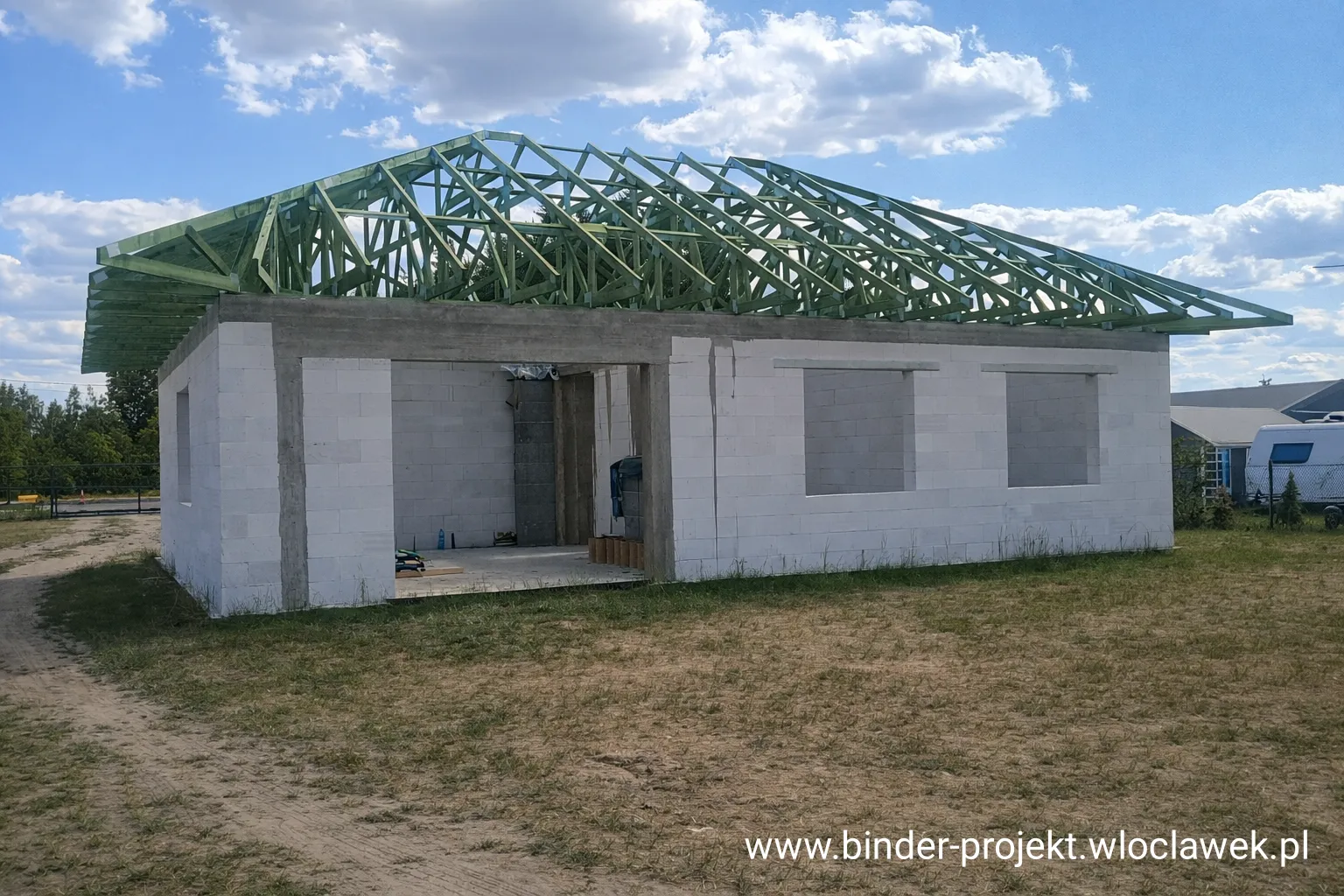

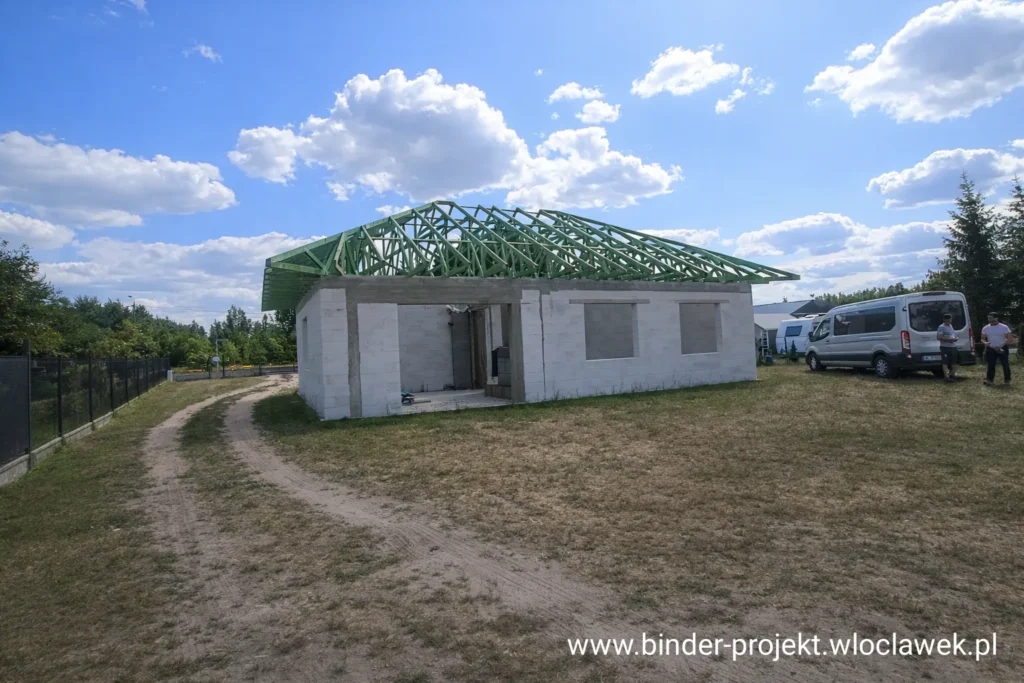

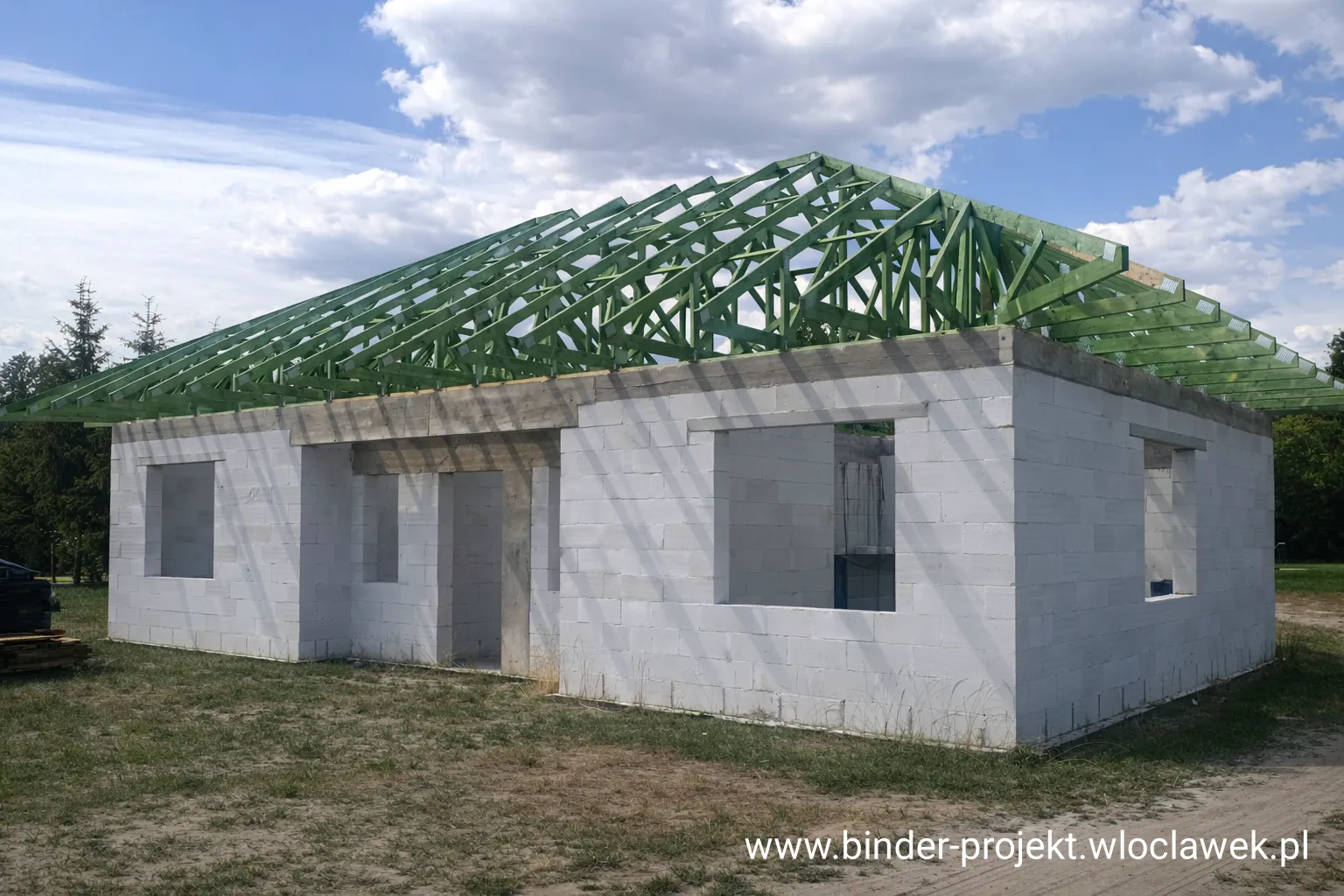

Projekt „Dom w Kostrzewach 6” dobrze nadaje się do zastosowania prefabrykowanych wiązarów dachowych.
W tym przypadku wiązary:
zastąpiły więźbę tradycyjną,
wyeliminowały płytę żelbetową,
umożliwiły wykonanie użytkowego strychu,
pozwoliły zoptymalizować koszt konstrukcji dachu.
To rozwiązanie można zastosować również w innych projektach o podobnej geometrii dachu.
Konstrukcja dachu w projekcie „Dom w Kostrzewach 6” – co to oznacza dla inwestora
Dla inwestora oznacza to:
mniejszy koszt konstrukcji dachu,
krótszy czas realizacji,
przewidywalność konstrukcji,
możliwość modyfikacji projektu bez ryzyka technologicznego.
Jeśli planujesz budowę domu według projektu „Dom w Kostrzewach 6”, konstrukcję dachu można dopasować do Twoich oczekiwań i budżetu.
