Więźba dachowa prefabrykowana
od projektu aż do wykonania
Prefabrykowana więźba dachowa z roku na rok zdobywa coraz szerszy rynek budowlany i stopniowo wypiera tradycyjną więźbę dachową, wykonywaną bezpośrednio na placu budowy.
Dlaczego warto stosować prefabrykowane więźby dachowe?
Pracownia projektowa BINDER-PROJEKT od wielu lat specjalizuje się w projektowaniu i wykonawstwie konstrukcji drewnianych więźb dachowych w technologii MiTek, tj. wiązarów drewnianych łączonych na płytki kolczaste. Każdy projekt więźby dachowej, wykonany przez tę pracownię, opiera się na materiałach prefabrykowanych. Dlaczego warto po nie sięgnąć?
Elementy prefabrykowane – czyli jakie?
Najprościej mówiąc, materiały prefabrykowane to gotowe elementy – w tym przypadku drewniane. Wykonywane są w wyspecjalizowanych fabrykach, a na placu budowy są jedynie składane w całość. Każdy element jest odpowiednio oznakowany, więc cała praca wygląda trochę jak składanie konstrukcji z klocków Lego – pierwszy element idealnie pasuje do następnego itd.
Zalety więźby prefabrykowanej
Prefabrykowana więźba dachowa z roku na rok zdobywa coraz szerszy rynek budowlany i stopniowo wypiera tradycyjną więźbę dachową, wykonywaną bezpośrednio na placu budowy. Zastosowanie gotowych elementów eliminuje przede wszystkim najczęstszą przyczynę problemów i opóźnień na budowach – błąd ludzki. Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko ze coś będzie nie takie, jak trzeba, jest minimalne. Poza tym, zastosowanie więźby prefabrykowanej daje możliwość wyeliminowania kosztownego stropu monolitycznego poprzez zastosowanie „pasa dolnego” wiązara jako konstrukcji stropu. Można także zaprojektować wiązary o rozpiętości do 30m bez podpór wewnętrznych oraz wiązary poddaszy użytkowych z eliminowaniem płatwi i słupów. Ma to znaczenie szczególnie przy poddaszach nieużytkowych.
Kluczowa korzyść: Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko że coś będzie nie takie, jak trzeba, jest minimalne.
Prefabrykowana więźba dachowa z roku na rok zdobywa coraz szerszy rynek budowlany i stopniowo wypiera tradycyjną więźbę dachową, wykonywaną bezpośrednio na placu budowy. Zastosowanie gotowych elementów eliminuje przede wszystkim najczęstszą przyczynę problemów i opóźnień na budowach – błąd ludzki. Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko ze coś będzie nie takie, jak trzeba, jest minimalne. Poza tym, zastosowanie więźby prefabrykowanej daje możliwość wyeliminowania kosztownego stropu monolitycznego poprzez zastosowanie „pasa dolnego” wiązara jako konstrukcji stropu. Można także zaprojektować wiązary o rozpiętości do 30m bez podpór wewnętrznych oraz wiązary poddaszy użytkowych z eliminowaniem płatwi i słupów. Ma to znaczenie szczególnie przy poddaszach nieużytkowych.
Najważniejsze zalety:
- Niższa cena dzięki mniejszemu zużyciu drewna w stosunku do konstrukcji tradycyjnych
- Błyskawiczny montaż bez opóźnień związanych z błędami ludzkimi
- Dostawa konstrukcji w zaplanowany termin montażu
- Zmniejszenie ryzyka rozkradzenia oraz zawilgocenia materiału
- Cała cena konstrukcji znana już na etapie projektu – bez ukrytych kosztów
Jak projektowana jest prefabrykowana więźba dachowa?
Prefabrykowana więźba dachowa projektowana jest na specjalistycznym oprogramowaniu inżynieryjnym Roofcon/ Trusscon/Pamir, firmy MiTek Industries. To nowoczesne oprogramowanie pozwala na zaprojektowanie wiązara o dowolnej geometrii z zastosowaniem łączników metalowych, jakimi są płytki kolczaste.
Zalety więźby prefabrykowanej
Prefabrykowana więźba dachowa z roku na rok zdobywa coraz szerszy rynek budowlany i stopniowo wypiera tradycyjną więźbę dachową, wykonywaną bezpośrednio na placu budowy. Zastosowanie gotowych elementów eliminuje przede wszystkim najczęstszą przyczynę problemów i opóźnień na budowach – błąd ludzki. Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko ze coś będzie nie takie, jak trzeba, jest minimalne. Poza tym, zastosowanie więźby prefabrykowanej daje możliwość wyeliminowania kosztownego stropu monolitycznego poprzez zastosowanie „pasa dolnego” wiązara jako konstrukcji stropu. Można także zaprojektować wiązary o rozpiętości do 30m bez podpór wewnętrznych oraz wiązary poddaszy użytkowych z eliminowaniem płatwi i słupów. Ma to znaczenie szczególnie przy poddaszach nieużytkowych.
Kluczowa korzyść: Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko że coś będzie nie takie, jak trzeba, jest minimalne.
Prefabrykowana więźba dachowa z roku na rok zdobywa coraz szerszy rynek budowlany i stopniowo wypiera tradycyjną więźbę dachową, wykonywaną bezpośrednio na placu budowy. Zastosowanie gotowych elementów eliminuje przede wszystkim najczęstszą przyczynę problemów i opóźnień na budowach – błąd ludzki. Wszystkie elementy więźby wykonywane są maszynowo, zgodnie z przygotowanym projektem, więc ryzyko ze coś będzie nie takie, jak trzeba, jest minimalne. Poza tym, zastosowanie więźby prefabrykowanej daje możliwość wyeliminowania kosztownego stropu monolitycznego poprzez zastosowanie „pasa dolnego” wiązara jako konstrukcji stropu. Można także zaprojektować wiązary o rozpiętości do 30m bez podpór wewnętrznych oraz wiązary poddaszy użytkowych z eliminowaniem płatwi i słupów. Ma to znaczenie szczególnie przy poddaszach nieużytkowych.
Aby rozpocząć projektowanie więźby dachowej musimy dysponować kilkoma danymi dotyczącymi między innymi:
- rodzaju budynku (dom jednorodzinny, budynek gospodarczy itp.),
- wymiary budynku,
- typu więźby dachowej (dach kopertowy, dwuspadowy czy też wielopołaciowy),
- rodzaju poddasza (użytkowe, nieużytkowe, nieużytkowe z wygenerowanym strychem).
Wszystkie te dane otrzymujemy z projektu architektonicznego, bądź na podstawie rozmowy z Klientem.

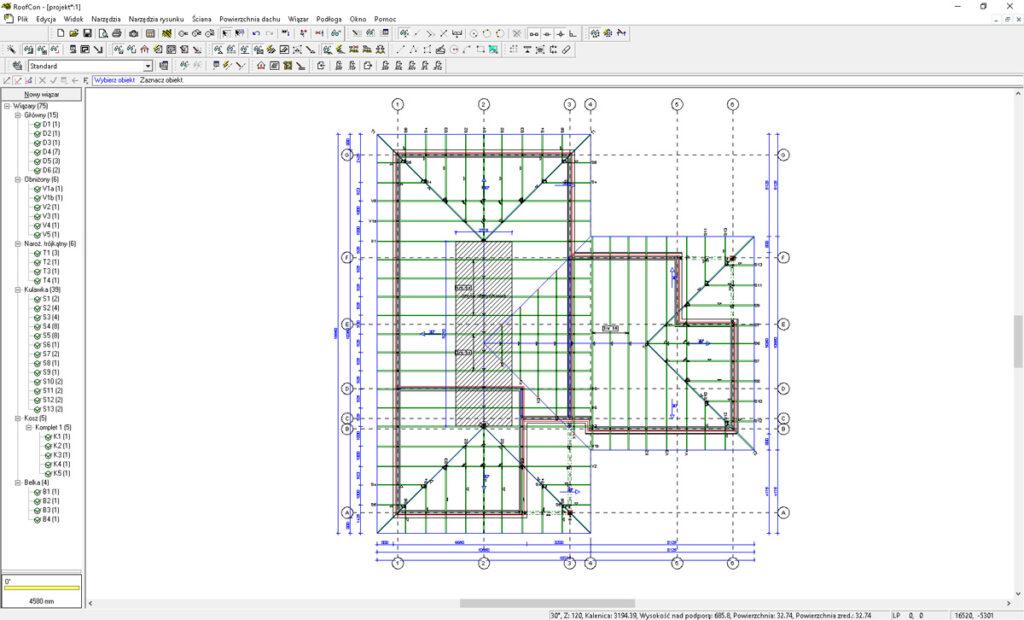

Na podstawie wprowadzonej geometrii ścian oraz dachu tworzony jest zwymiarowany rzut ścian oraz połaci dachowych.
Kolejnym etapem jest już dobieranie rozwiązań konstrukcyjnych.

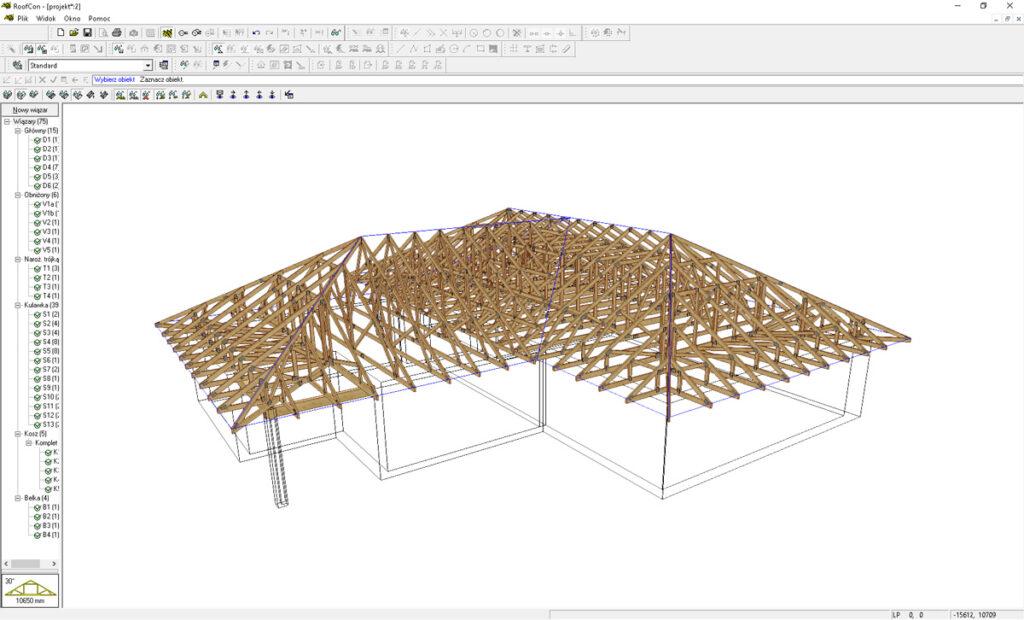

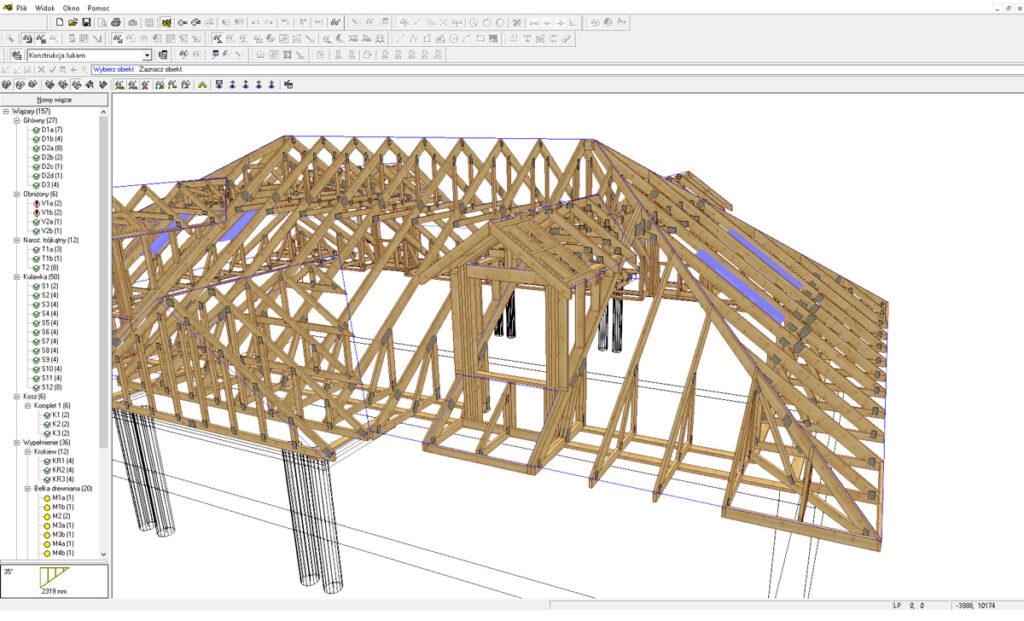

Tutaj już korzystamy ze specjalistycznego oprogramowania jakim jest program Roofcon/Trusscon/Pamir. Pozwala on na szybkie i dokładne zaprojektowanie poszczególnych elementów prefabrykowanej więźby dachowej (wiązary główne, wiązary obniżone, kulawki, narożne, czy też lukarny).
Obliczenia wytrzymałościowe wykonywane są na module programu o nazwie Trusscon/Pamir, w oparciu o Eurokod z załącznikami krajowymi
Optymalizacja i projektowanie połączeń
Po analizie wytrzymałościowej tarcicy projektant optymalizuje konstrukcję przyjmując mniejsze przekroje, mniej wytężonych elementów.
Projektowane są również połączenia węzłów płytką kolczastą. Dobierany jest jej rodzaj oraz optymalne umiejscowienie w węźle połączenia. Duży wybór płytek kolczastych daje nieograniczone możliwości projektowe, pozwalając na optymalizację kosztów konstrukcji wiązarów. Takie połączenie wykonuje się za pomocą specjalistycznych pras w zakładach prefabrykacji.
Płytki kolczaste to po prostu blachy stalowe z wytłoczonymi kolcami z jednej strony. Płytki te są wprasowywane z obu stron w dołożone do siebie elementy tarcicy, tworząc mocne, stabilne połączenie.
Wiązary wykonywane są z tarcicy iglastej certyfikowanej CE (sosna, świerk), klasy C24, struganej czterostronnie, o wilgotności max. 18%. Drewno dodatkowo zabezpieczane jest wielofunkcyjnym impregnatem do drewna konstrukcyjnego oraz tarcicy budowlanej, chroniącym powierzchnie przed szkodliwym działaniem ognia, owadów, grzybów domowych i pleśniowych. Dzięki jego zastosowaniu możliwa jest skuteczna ochrona drewna przed wszelkiego rodzaju grzybami i szkodnikami, które niszczą materiał. Ponadto impregnacja uniemożliwia rozprzestrzenianie się ognia – zabezpiecza drewno do odpowiedniego stopnia niezapalności, opóźniając moment zapalenia oraz przeciwdziałając rozgorzeniu ognia.
BINDER-PROJEKT: od projektu do więźby dachowej
Zaprojektowanie więźby dachowej to tylko jeden z etapów na drodze do gotowego dachu. Aby zaoferować swoim klientom kompleksową usługę, firma współpracuje z producentem prefabrykowanej więźby dachowej. Nie ma więc ryzyka, ze projekt rozminie się z rzeczywistością.
Oferta specjalna: Dla inwestorów decydujących się na wykonanie więźby prefabrykowanej w firmie BINDER-PROJEKT projekt więźby dachowej zupełnie za darmo!
Każdy projekt tworzony jest w oparciu o szczegółowe preferencje klienta, zarówno w zakresie wykorzystanych metod budowy, jak również oczekiwanych rozmiarów danej konstrukcji. Tanio, szybko, bezpiecznie – tak można wykonać solidną więźbę dachową.
